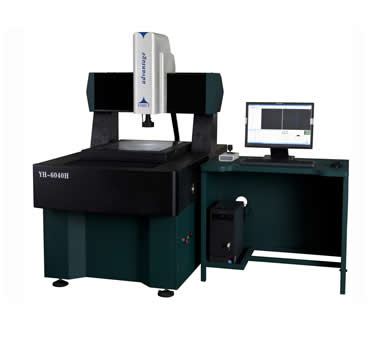

产品名称:CNC大行程影像仪
编  号:101136-534
型  号:YH-6040
标准价格:0元/台
促销价格:0元/台
更新时间:2009.02.05
出品单位:TEKING
 点击查看大图片
CNC大行程影像仪>>>详细说明>>>>
仪器用途及特点:
  它采用原装日本进口丝杆传动和伺服控制技术,结合本公司自主研发的自动测量软件,可实现高效、准确的大批量工件测量,适用于精密零部件的检测和质量控制。在机械、电子、五金、塑胶等行业中都得到广泛使用。
主要特征:
1.X、Y、Z三轴伺服控制,定位精度高,运行平稳;
2.底座、工作台、立柱、横梁均采用高精度花岗石,性能稳定,不易变形;
3.操纵杆/鼠标操作,方便使用;
4.程控恒流四分区冷光表面光源,可适应复杂的工件测量;
5.激光指示器反映示测量位置,方便快速定位。
技术参数列表:
仪器型号 YH-6040H YH-8060H YH-1080H YH-1210H YH-1512H



工作台尺寸(mm) 650×450 850×650 1050×850 1250×1050 1550×1250
XY测量范围(mm) 600×400 800×600 1000×800 1200×1000 1500×1200
Z测量范围(mm) 150 150 200 200 200
影像测量系统 CCD:日本原装1/2"彩色CCD     工作距离:95mm
放大倍率:18X-120X/36-240X   物方视场:8.2-1.2mm
接触测量系统 Renishaw 探头+红宝石测针
光学尺解析度 (um) 1/0.5um
操作方式 CNC控制+手动测量
测量精度 X,Y,Z轴坐标示值误差≤(3+L/250) um (L为被测长度单位:mm)
电源 上下光源均采用可调LED环形光源  电源:220V(AC),50HZ 30W
外形尺寸(mm) 1000*800*1100 1200*1000*1100 1400*1200*1100 1600*1400*1100 1800*1500*1100
