【EF-VS410单相机平整度检测系统描述】　

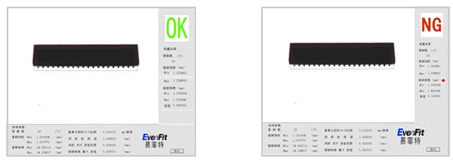

　单相机平整度检测系统专门用于检测各种IC芯片、各种电子连接器的针脚及其平整度（水平直线度、共面度）、间隙、针脚宽度等。系统简单设定后，即可自动识别、检测，无需人员操作。单相机平整度检测系统在检测标定平面度时能达到0.01mm以上的精度。可根据检测要求设定平整度误差范围。单相机平整度检测系统运行界面如下：

【单相机平整度检测系统主要功能】

　　 ●检测IC等pin个数及管脚位置，可检测不对称pin
　　 ●检测pin个数以及其多个位置的几何尺寸，包括pin间隔、 宽度、高等
　　 ●检测pin的共面度、正位度等
　　 ●用户可自行设定公差范围，系统依此公差做出自动判断
　　 ●软件设有多种检测算法，用户可根据不同检测项选择不同算法
　　 ●系统适用于多相机工作，自动识别相机数量
　　 ●可存储检测图像以及数据结果，以便查看和保存
　　 ●测量数据可导出存储为EXCEL格式便于数据处理和打印检测结果
　　 ●软件检测到质量问题时，能发出报警信号，并根据客户需要输出相应的控制信号
　　 ●任一管脚超出公差设定的范围，软件会自动显示不良位置，同时发出报警信号
　　 ●系统有自学习功能，且学习过程操作简单
　　 ●系统可通过RS232接口或以太网接收上位机控制信号
　　 ●系统可根据客户工艺生产要求提供定制功能

【单相机平整度检测系统特点】

　　 测量精度高：测量精度≤1/10像素，一般产品≤0.001mm
　　 性能稳定：测量重复精度≤0.5um，测量数据一致性高
　　 检测速度快：采用高帧频工业数字相机，影像测量速度可达10次/秒
　　 针对性强：完全自主知识产权软件，可根据客户需求定制
　　 易操作：软件设置方便，视窗化界面，操作简单，一分钟设置完成，易学易用
　　 质量保证：主要部件采用德国、日本高品质产品，出厂严格测试

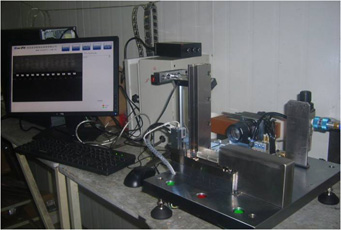

【平整度检测系统设备图】
