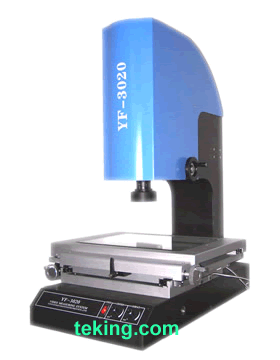

| YF3020影像测量仪>>>详细说明>>>> |
仪器用途:
仪器适用于以二坐标测量为目的的一切应用领域，机械、电子、仪表、塑胶等行业广泛使用。
仪器特点:
仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，
与电脑连接后，采用专门的测量软件可对测绘图形进行处理；测量数据及图形可直接转换到Word、Excel、AutoCAD制成报表。
规格参数:
|
仪器型号 |
YF-1510 |
YF-2010 |
YF-2515 |
YF-3020 |
YF-4030 | |
|
工作台 |
金属台尺寸（mm） |
354*228 |
404*228 |
450*280 |
500*330 |
606*466 |
|
玻璃台尺寸（mm） |
210*160 |
260*160 |
306*196 |
350*280 |
450*350 | |
|
运动行程（mm） |
150*100 |
200*100 |
250*150 |
300*200 |
400*300 | |
|
仪器重量（kg） |
100 |
110 |
120 |
140 |
240 | |
|
外形尺寸（长）*（宽）*（高） |
556*540*860 |
670*660*950 |
720*950*1020 | |||
|
测量瞄准系统 （标准配备） |
摄影机：原装进口 1/2”彩色CCD摄影机 | |||||
|
变焦物镜倍率：0.7-4.5X 工作距离：95mm | ||||||
|
电视总倍率：20-190X 物方视场：9-1.1mm | ||||||
|
十字线发生器 数显解析度:0.001mm | ||||||
|
Z轴升降:150mm X、Y坐标示值误差≤（3+L/150）µm （L为被测长度单位：mm） | ||||||
|
照明：表面光源与透射光源均用LED，亮度可调 电源：220V（AC），50HZ 30W | ||||||
