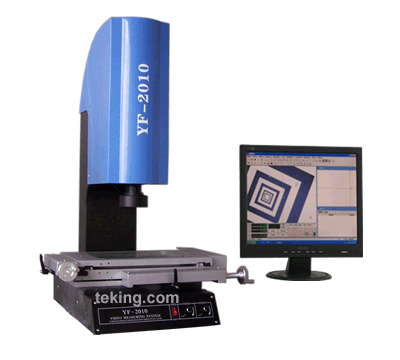

产品名称:YF2010影像测量仪
编  号:22138-663
型  号:YF-2010
标准价格:0元/台
促销价格:0元/台
更新时间:2011.04.18
出品单位:TEKING
 点击查看大图片
YF2010影像测量仪>>>详细说明>>>>
2.5D影像测量仪
仪器用途:
仪器适用于以二坐标测量为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用。
仪器特点:
仪器具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;仪器备有RS-232接口,
与电脑连接后,采用专门的测量软件可对测绘图形进行处理;测量数据及图形、AutoCAD制成报表可直接转换到Word、Excel。
规格参数:
仪器型号 YF-1510F YF-2010F YF-2515F YF-3020F YF-4030F
工作台 金属台尺寸(mm) 354*228 404*228 450*280 500*330 606*466
玻璃台尺寸(mm) 210*160 260*160 306*196 350*280 450*350
运动行程(mm) 150*100 200*100 250*150 300*200 400*300
仪器重量(kg) 100 110 120 140 240
外形尺寸(长)*(宽)*(高) 756*540*860 670*660*950 720*950*1020
测量瞄准系统 (标准配备)
摄影机:原装美国TEO 1/2”彩色CCD摄影机
变焦镜头:进口变焦镜头
变焦物镜倍率:0.7-4.5X 工作距离:92mm
电视总倍率:30-190X 物方视场:7-1.1mm
双十字线发生器 数据解析度:0.001mm
Z轴升降:150mm X、Y坐标示值误差≤(3+L/75)µm (L为被测长度单位:mm)
照明:表面光源与透射光源均用LED,亮度可调 电源:220V(AC),50HZ 30W
注:可选配英国RENISHAW简易测头的3D测量软件
