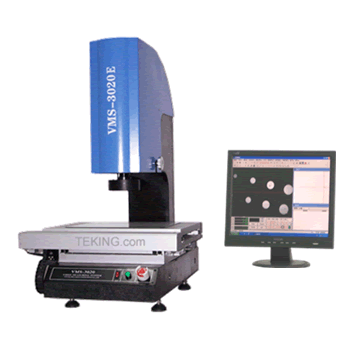

产品名称:CNC3D自动影像测量仪
编  号:205039-565
型  号:CVMS-3020E
标准价格:0元/台
促销价格:0元/台
更新时间:2011.05.04
出品单位:TEKING
 点击查看大图片
CNC3D自动影像测量仪>>>详细说明>>>>
仪器特点
CNC型影像测量仪具有以下特点:
采用双重闭环运动控制,电机在高速运动时具有精确的定位性能。
采用本公司开发的嵌入式模块控制电机,提高了电机相应速度,还简化了仪器与PC机的接口,PC机与仪器通过USB线和S端子线连接。
采用花岗石平台,外观简洁大方。
表面光由独立24组光源组成,每一组均为恒流源驱动,200级连续可调。
配有我公司专用的CNC软件,大大提高测量效率。
技术规格参数

仪器型号 VMS-2515E VMS-3020E VMS-4030E
工作台参数 金属台尺寸 450*280 500*330 606*466
玻璃台尺寸 306*196 350*250 450*350
运动行程X.Y 220*120 270*170 370*270
Z轴升降行程 150调焦 150调焦 150调焦
X、Y、Z轴数显分辨率 0.5um 0.5um 0.5um
X、Y坐标示值误差 ≤(3+L/200)L为被测长度,单位:mm)
仪器重量 146 168 266
外形尺寸 760*600*900 760*600*900 760*600*900
伺服控制系统 X、Y、Z三轴运动速度 100mm/s
X、Y、Z三轴定位精度 0.001mm
三轴控制方式 全鼠标/摇杆自动控制操作
影像系统 摄像机 SONY彩色1/2″CCD摄像机
变焦镜头 美国进口变焦镜头带同轴光变焦镜头(二选一)
变焦镜头倍率 0.7-4.5X
视频总倍率 20-120X/40-240X(二选一)
物方视场 11.1-1.7mm
电源 AC220V/AC110V
消耗功率 100W
仪器配件 1X镜筒(标配) 0.5X镜筒(选配)
变焦镜头 0.7-4.5X 0.7-4.5X
添加镜头 视频放大 物方市场 视频放大 物方市场 工作距离
0.5X 可选 11.8X-74X 22-3.4 5.9X-37X 44-6.8 175
标准型 23.5X-148X 11.1-1.7X 11.8X-74X 22-3.4 92
2X可选 47X-296X 5.5-0.9 23.5X-148X 11.1-1.7 36
